Jenis-jenis Saklar (Switch) dalam Rangkaian Elektronika

Jenis-jenis Saklar (Switch) dalam Rangkaian Elektronika

Jenis-jenis Saklar (Switch) dalam Rangkaian Elektronika. Saklar(Switch) yaitu salah satu komponen yang sangat penting dalam setiap rangkaian atau perangkat elektronik. Seperti kita tahu dalam kehidupan sehari-hari bahwa Saklar atau Switch yaitu perangkat yang digunakan untuk memutuskan atau menghubungkan aliran arus listrik.

Meskipun saat ini telah banyak yang menggunakan saklar atau switch elektronik yang menggunakan sensor ataupun rangkaian yang terdiri komponen semikonduktor seperti transistor, IC dan dioda. akan tetapi saklar mekanik atau mechanical switch masih tetap dipakai hingga saat ini dan memegang peran yang penting pada hampir semua perangkat atau peralatan listrik dan elektronik.

Saklar secara sederhananya merupakan alat atau perangkat mekanik yang terdiri dari dua atau lebih terminal yang terhubung secara internal ke bilah atau kontak logam yang dapat dibuka dan ditutup oleh manusia atau yg menggunakan. Dimana Aliran listrik akan bekerja apabila suatu kontak dihubungkan dengan kontak lainnya. Sebaliknya, aliran listrik akan terputus ketika hubungan tersebut dibuka atau dipisahkan. Selain sebagai komponen untuk menghidupkan (ON) dan mematikan (OFF) perangkat elektronik, Saklar sering juga berfungsi sebagai pengendali untuk mengaktifkan fitur-fitur tertentu pada suatu rangkaian listrik. Contohnya seperti pengatur tegangan pada pencatu daya, Sebagai pengatur Volume di Ponsel ataupun sebagai pengatur, dan lain-lainnya.

Seiring dengan berkembangnya teknologi, mengalami perkembangan juga pada saklar yang kita gunakan saat ini juga memiliki bentuk dan desain yang berbeda-beda. Ada banyak cara untuk melakukan penggolongan terhadap saklar mekanik ini, salah satunya yaitu penggolongan dengan bentuk dan gerakan yang dapat digunakan oleh manusia atau yg menggunakan dalam menutup dan membuka kontak.

Jenis-jenis Saklar (Switch) dalam Rangkaian Elektronika

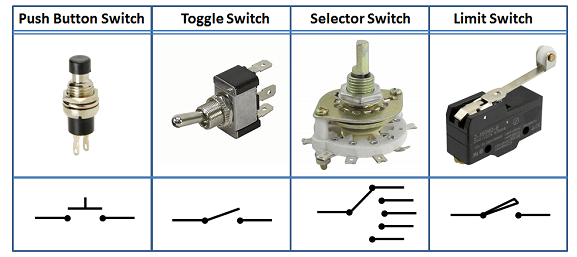

Dibawah ini merupakan jenis-jenis Saklar listrik mekanik yang digolongkan berdasarkan cara gerakan saklarnya:

Jenis-jenis saklar mekanis mechanical switch

  • Push Button Switch (Saklar Tombol Dorong)

yang dimaksud dengan Push Button Switch dalam bahasa Indonesia dapat diterjemahkan menjadi saklar tombol dorong yaitu jenis saklar dua posisi yang dapat menghubungkan aliran arus listrik pada saat pengguna menekan dan memutuskan hubungan listrik tersebut apabila kita melepaskannya.

  • Toggle Switch (Saklar Pengalih)

Toggle Switch atau Saklar Pengalih yaitu saklar yang digerakan oleh tuas atau toggle yang miring ke salah satu posisi dari dua posisi atau lebih untuk menghubungkan atau memutuskan aliran listrik. Kebanyakan Saklar Tuas atau Toggle Switch dirancang menetap pada satu posisi, namun ada juga jenis saklar tuas yang memiliki mekanisme pegas internal untuk mengembalikan tuas ke posisi tertentu.

  • Selector Switch (Saklar Pemilih)

Selector Switch atau Saklar Pemilih yaitu saklar yang dipakai dengan cara memutar dan biasanya digunakan pada rangkaian yang memerlukan pilihan lebih dari 2 posisi. Penggunanya dapat memutar dengan jari tangannya untuk memilih posisi tertentu. Selector Switch ini biasanya diaplikasikan pada Pencatu Daya untuk memilih tegangan yang diinginkan, sebagai pemilih fungsi pengujian (Ohm, Volt, Ampere) pada Multimeter, Pemilih Suhu pada Oven dan lain sebagainya. Pada umumnya, tuas atau kontak Selector Switch ini akan menetap di satu posisi, namun ada juga Selector Switch atau Saklar Pemilih yang memiliki mekanisme pegas internal untuk mengembalikannya ke posisi semula apabila tidak ada yang menahannya (Contoh Selector Switch pada starter mobil). Selector Switch atau Saklar Pemilihnya juga sering disebut dengan Rotary Switch.

Limit Switch (Saklar Pembatas)

Limit Switch atau Saklar Pembatas yaitu saklar yang banyak digunakan pada mesin-mesin untuk keperluan otomasi industry. Umumnya, di ujung tuas saklar pembatas ini terdapat sebuah bantalan (bearing) roller kecil yang berfungsi untuk mencegah aus-nya tuas pada limit switch tersebut karena kontak berulang kali dengan bagian-bagian mesin. Limit switch atau saklar pembatas biasanya digunakan untuk mengendalikan mesin sebagai bagian dari sistem pengendali, sebagai pengaman dan penguncian ataupun menghitung objek yang melewati suatu titik.

Sederhananya, sebuah limit switch atau saklar pembatas biasanya terdiri dari actuator atau tuas yang secara mekanis terkait dengan sekumpulan kontak. Ketika suatu benda bersentuhan dengan actuator, limit switch tersebut akan mengoperasikan kontaknya untuk menghubungkan atau memutuskan sambungan aliran listrik.

Penggolongan/Jenis Saklar Berdasarkan Kontak dan Kondisi

nah selain jenis saklar diatas, dimana yang berdasarkan bentuk dan gerakannya oleh pengguna, saklar mekanis atau mechanical switch juga dapat digolongkan berdasarkan jumlah kontak dan kondisi yang dimilikinya seperti :

  • SPST : Single Pole Single Throw
  • SPDT : Single Pole Double Throw
  • DPST : Double Pole Single Throw
  • DPDT : Double Pole Double Throw
  • SP6T : Single Pole Six Throw
  • Dan lain sebagainya.

Demikianlah sedikit artikel tentang: Simak ulasan berikut tentang Jenis-jenis Saklar elektronika. semoga bisa bermanfaat buat yang membutuhkannya…
